Вакуумная резина как прокладочный материал. Основные требования

Секрет надежной работы вакуумных систем заключается в правильном выборе уплотнительных материалов. В установках, работающих при давлении ниже атмосферного, достижение идеального прилегания разъемных частей практически невозможно без применения специализированных прокладочных элементов. Вакуумная резина как прокладочный материал играет важную роль в обеспечении герметичности такого оборудования.

Рассказываем, как правильно подобрать вакуумную резину для различных условий эксплуатации и какие технические требования предъявляются к этому специализированному материалу в современной промышленности.

Особенности поведения материалов в вакуумной среде

Проблемы обычных материалов

При помещении стандартной резины в разреженную среду происходят необратимые изменения её структуры и свойств. Обычная резина в условиях вакуума начинает активно выделять газы из своей молекулярной структуры - процесс дегазации приводит к потере герметичности и нарушению стабильной работы системы.

Стандартная техническая резина характеризуется повышенным уровнем газовыделения в вакуумных условиях, что критично для поддержания требуемого уровня разрежения. Интенсивная дегазация делает невозможным использование обычных резиновых материалов в вакуумных системах.

Принципиальные отличия вакуумной резины

Вакуумная резина изготавливается по специальной технологии трёхступенчатой вулканизации с использованием натурального и синтетического каучуков. В состав материала входят специальные наполнители с плоскими частицами, которые создают барьерный эффект и минимизируют диффузию газов через структуру материала.

Производство вакуумной резины регламентируется техническими условиями ТУ 38.105.116-81, позволяющими достичь специализированных характеристик материала.

Основные технические требования к вакуумной резине

Для корректной работы в качестве прокладочного материала вакуумная резина должна соответствовать четырем ключевым требованиям:

1. Герметичность и газонепроницаемость

Первостепенным требованием является обеспечение абсолютной герметичности при минимальном газовыделении. Низкий уровень газонепроницаемости достигается за счет добавления наполнителей с плоскими частицами, что минимизирует количество газов, попадающих в вакуумный объем путем диффузии.

Для качественной вакуумной резины показатель газовыделения составляет:

• Марка 7889: 1,3×10⁻⁷ см²/атм·с при температуре 20°C

• Марка 9024: 4,2×10⁻⁸ см²/атм·с при температуре 20°C

• Марка 51‑2062: 1,0×10⁻⁷ см³/см²·атм·с при температуре 20 °C

2. Термическая стойкость

Материал должен сохранять эластичность и эксплуатационные характеристики в широком температурном диапазоне. Стандартная вакуумная резина работает при температурах от +8°C до +70°C при постоянной эксплуатации, кратковременно выдерживает от -30°C до +90°C.

Остаточная деформация после сжатия при +70°C не должна превышать 40% для обеспечения многократного использования.

3. Механическая прочность и химическая стойкость

Материал должен выдерживать механические нагрузки и сохранять свойства при контакте с рабочими средами. Химическая стойкость определяется типом каучука и зависит от конкретной марки резины.

4. Простота изготовления и монтажа

Главное преимущество - минимум требований к оборудованию для изготовления прокладок любой сложной формы. Эластичность материала снижает требования к точности обработки сопрягаемых поверхностей при монтаже.

Классификация и марки вакуумной резины

По способу изготовления:

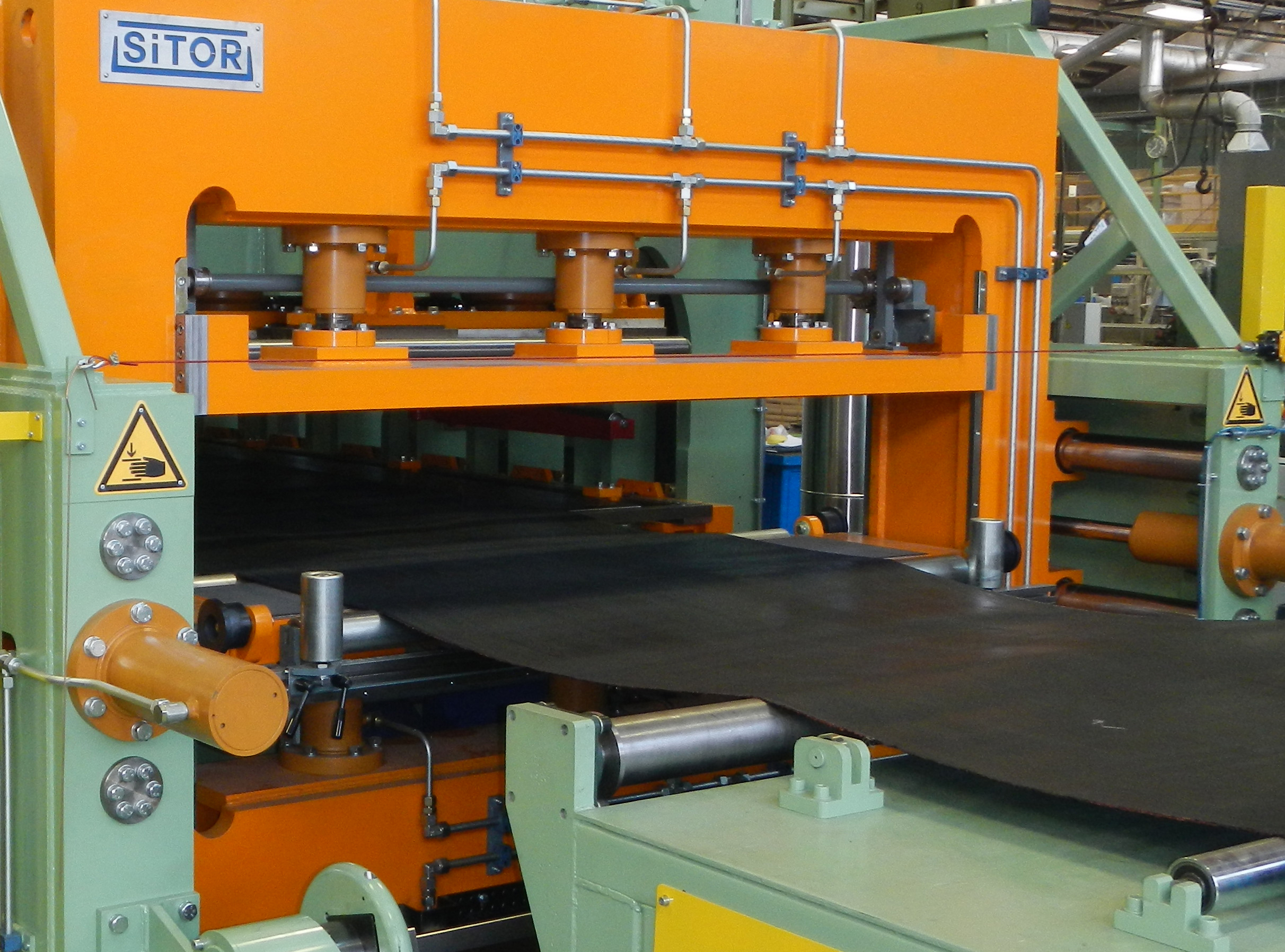

• Тип I (формовая) - изготавливается прессованием в автоклавах, толщина 8-50 мм

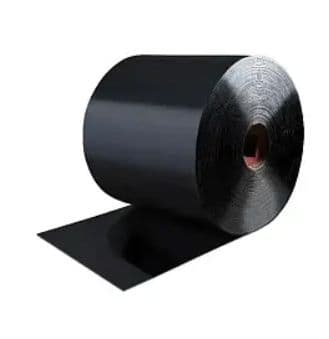

• Тип II (неформовая) - производится непрерывной вулканизацией, толщина 1-10 мм, поставляется в рулонах

Сравнительные характеристики основных марок:

Формы выпуска и типоразмеры

Альтернативные материалы

Сравнение прокладочных материалов:

Маркировка и документация

Структура маркировки изделий:

• Тип резины (I - формовая, II - неформовая)

• Наименование изделия

• Толщина в миллиметрах

• Марка резиновой смеси

• Обозначение ТУ

Пример: "Пластина II-5-51-2062 ТУ 38.105.116-81"

Практические рекомендации и типичные ошибки

Рекомендации по эксплуатации:

• Контролируйте рабочие температуры - превышение приводит к ускоренному старению

• Соблюдайте момент затяжки фланцев - недостаточная или избыточная затяжка нарушает герметичность

• Используйте только совместимые среды - контакт с несовместимыми жидкостями разрушает материал

• Обеспечивайте чистоту монтажа - загрязнения - основная причина негерметичности

• Предусматривайте предварительную дегазацию - термовакуумная выдержка стабилизирует свойства материала

Типичные ошибки:

• Применение обычной резины вместо вакуумной

• Повторное использование деформированных прокладок

• Использование неподходящих смазок при монтаже

• Игнорирование требований к шероховатости поверхностей

Правила хранения:

• Температура +10°C...+30°C

• Защита от прямых солнечных лучей

• Хранение листов в рулонах

• Срок хранения до 5 лет при соблюдении условий

Критически важно соблюдать технические требования к подготовке поверхностей и правила монтажа - это обеспечивает надежную работу вакуумных систем и продлевает срок службы уплотнительных элементов. Правильный выбор и применение вакуумной резины является основой эффективной эксплуатации промышленного оборудования в условиях пониженного давления.
