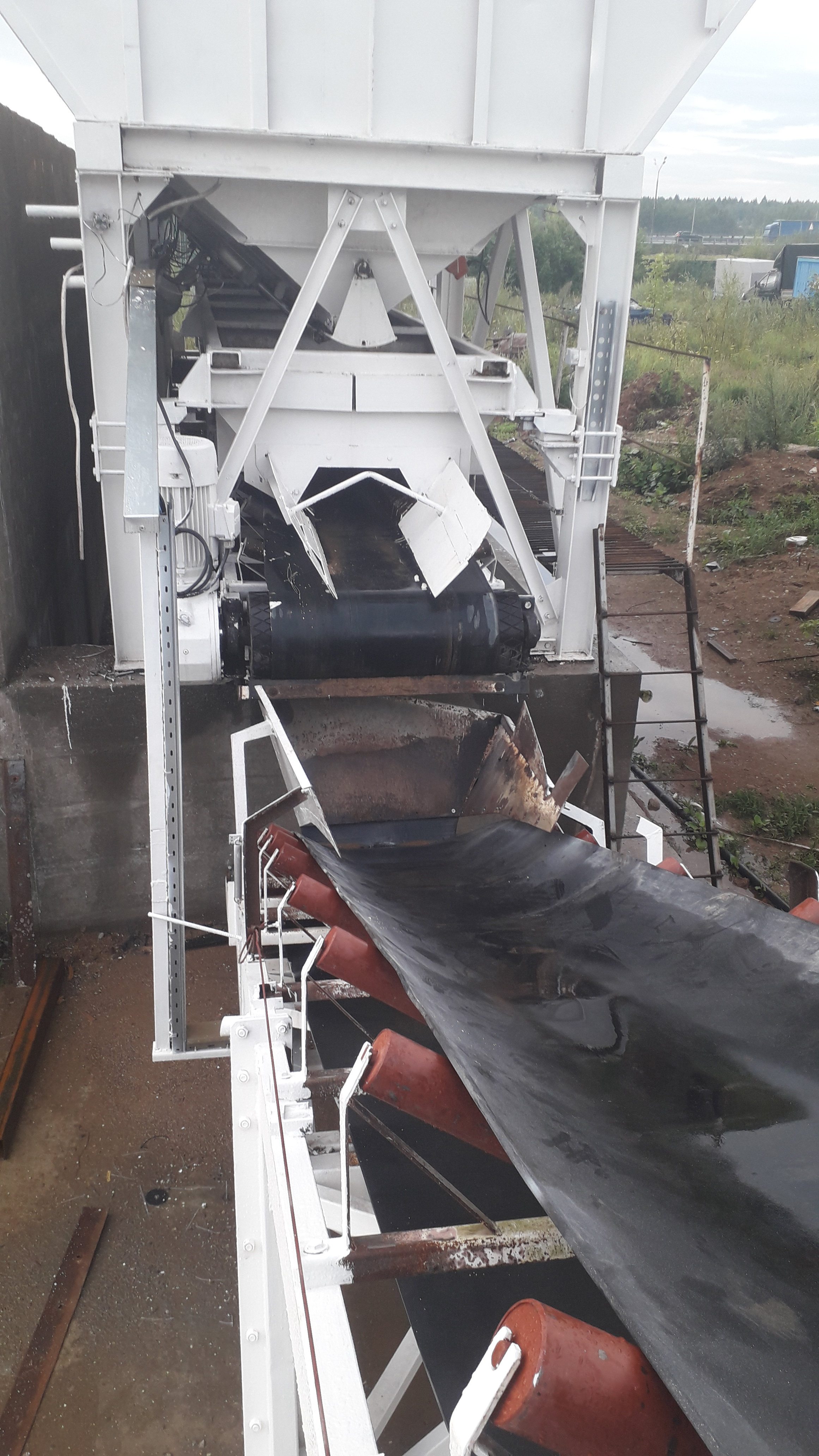

Особенности механического соединения конвейерных лент

Механическое соединение широко применяется для резинотканевых и синтетических лент, соответствующих требованиям ГОСТ 20-2018 «Ленты конвейерные резинотканевые», и может выполняться непосредственно на месте эксплуатации. Важным преимуществом данного метода является возможность проведения работ в неблагоприятных условиях окружающей среды, что часто невозможно при вулканизационных методах соединения.

Классификация механических соединителей

Современная промышленность использует несколько основных типов механических соединителей, каждый из которых имеет специфические технические характеристики и область применения.

Основные типы соединителей

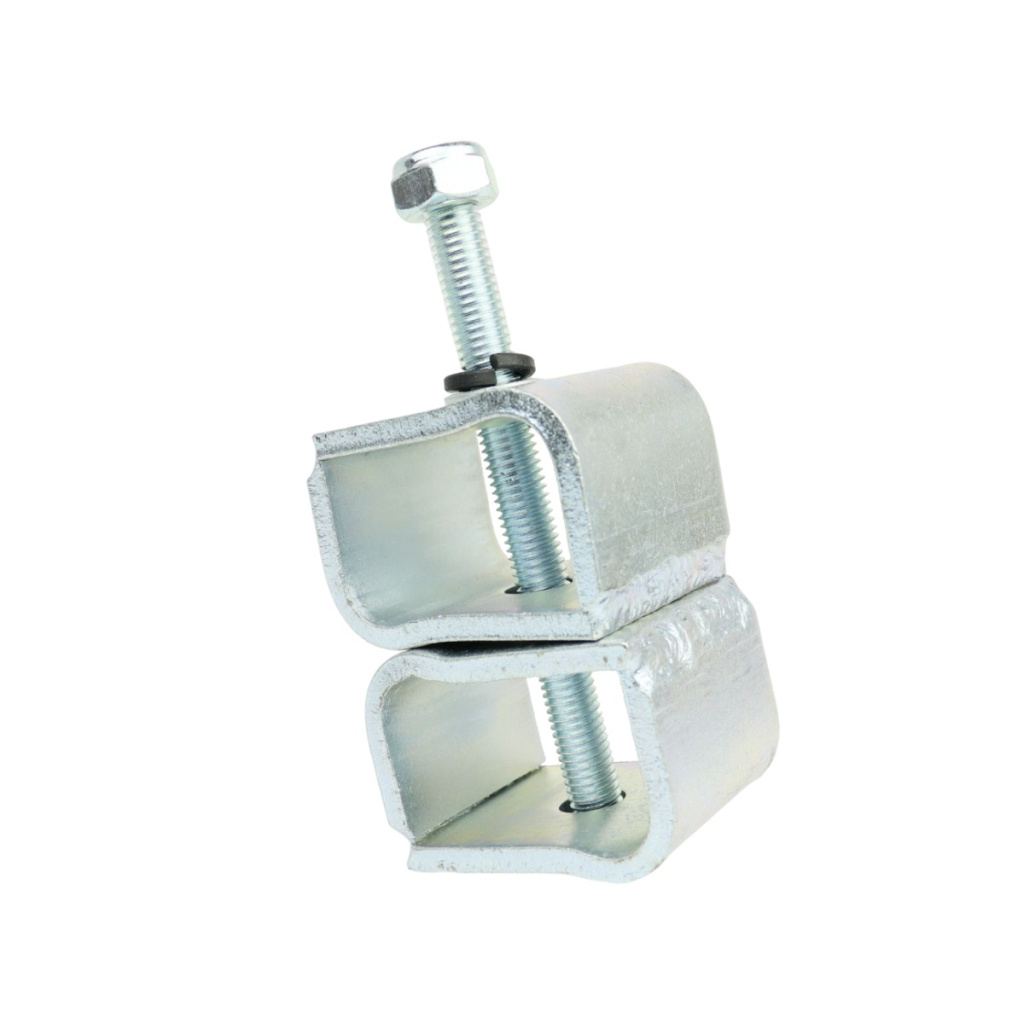

Специализированные соединители для элеваторов

Соединители S1, S2 и S4 представляют собой современные и надежные решения для промышленных элеваторов, активно применяемые и рекомендуемые ведущими производителями элеваторного оборудования. Эти соединители специально разработаны для создания бесступенчатого соединения ленты без утолщения в месте стыка, что обеспечивает:

• Плавное движение конвейерной системы

• Снижение ударных нагрузок на барабаны

• Уменьшение износа подшипниковых узлов

• Исключение раскачивания ленты

Выбор между S1, S2 и S4 производится в зависимости от разрывного усилия ленты и условий эксплуатации согласно рекомендациям производителя оборудования.

Преимущества механического соединения

Механические соединители обладают рядом существенных преимуществ, которые обеспечивают их широкое применение в промышленности:

Скорость и минимизация простоев

Основное преимущество механического соединения заключается в высокой скорости выполнения работ. Согласно практическим данным, стыковка занимает от 40 минут до 1,5 часа в зависимости от типа соединителя, опыта персонала и сложности монтажа.

Лента готова к эксплуатации практически сразу после завершения стыковки, что критически важно для непрерывных производственных процессов, где каждый час простоя влечет значительные экономические потери.

Экономическая эффективность

Механическое соединение демонстрирует значительные экономические преимущества:

Снижение материальных затрат:

• Требуется меньшая длина ленты для монтажа по сравнению с нахлестовыми соединениями

• Исключаются потери материала при подготовке кромок

• Минимизируются складские запасы специализированных расходных материалов

Оптимизация трудозатрат:

• Существенное сокращение человекочасов на выполнение стыковки

• Возможность полевого ремонта без демонтажа конвейерной системы

• Быстрая замена изношенных элементов без сложного оборудования

Универсальность применения

Механические замки демонстрируют высокую универсальность и могут использоваться в широком спектре условий:

• Работа при отрицательных температурах окружающей среды

• Монтаж в запыленных производственных помещениях

• Установка в стесненных условиях с ограниченным доступом

• Совместимость с различными материалами лент (резина, ПВХ, ПУ)

Ограничения и недостатки

Рассказываем о критических ограничениях механического метода, которые необходимо учитывать при выборе способа стыковки:

Прочностные характеристики

Согласно техническим данным, прочность механических соединений составляет 50% для одно-, двух- и многопрокладочных лент от прочности цельной ленты. Это существенное ограничение применения при:

• Высоких статических нагрузках в рабочем режиме

• Значительных динамических воздействиях и ударных нагрузках

• Работе на повышенных скоростях движения ленты

• Частых пусках и остановках с резкими изменениями нагрузки

Эксплуатационные ограничения

Ускоренный износ соединительных элементов: Металлические элементы стыка подвержены механическому износу и изнашиваются быстрее основного полотна ленты. Они также более интенсивно истирают ролики конвейера, что требует регулярного контроля состояния и планового обслуживания.

Просыпание сыпучих материалов: Соединение не подходит для перемещения мелкодисперсных сыпучих материалов, поскольку их просыпание в щель между концами ленты может вызывать:

• Истирание каркаса ленты абразивными частицами

• Нарушение центровки и геометрии движения

• Скопление материала в механизме соединения

• Ускоренный износ всей системы

Температурные и скоростные ограничения: Механические соединители имеют определенные пределы эксплуатации по температуре транспортируемых материалов и скорости движения, которые зависят от конструкции и материалов изготовления. Конкретные параметры должны уточняться по документации производителя.

Критерии выбора механических соединителей

Для корректного выбора соединителя необходимо учитывать комплекс технических и эксплуатационных параметров:

Основные технические критерии

• Параметры ленты:

• Тип материала (резинотканевая, ПВХ, ПУ, комбинированная)

• Толщина и ширина ленты

• Разрывное усилие и прочностные характеристики

• Конструкция каркаса (ткани, корд, комбинированный)

• Кинематические характеристики:

• Скорость движения ленты

• Минимальные диаметры ведущих и натяжных барабанов

• Наличие роликов малого диаметра в тракте движения

• Нагрузочные параметры:

• Рабочее натяжение ленты в различных режимах

• Характер динамических нагрузок

• Частота пусков, остановок и реверсирования

• Условия эксплуатации:

• Температурный режим окружающей среды и транспортируемого материала

• Влажность и агрессивность окружающей среды

• Запыленность производственных помещений

• Специальные требования (пищевая безопасность, взрывобезопасность)

Материалы соединителей

Выбор материала соединительных элементов критически важен для обеспечения долговечности и безопасности эксплуатации:

Методология расчета и проектирования соединений

Для обеспечения оптимальной надежности соединения критически важно правильно определить количество и расположение соединительных элементов. Важно отметить, что конкретные расчетные методики и формулы различаются у разных производителей соединительных систем и должны браться исключительно из технической документации конкретного производителя.

Общие принципы расчета

Расчет соединения обычно включает определение следующих параметров:

• Количество соединительных элементов

• Шаг между соединителями

• Расстояние от края ленты до крайних элементов

• Схема размещения крепежных отверстий

Основные факторы, влияющие на расчет:

• Ширина ленты

• Толщина и тип материала ленты

• Рабочие нагрузки и условия эксплуатации

• Тип выбранного соединителя

• Минимальные диаметры барабанов

Практический подход к проектированию

Рекомендуемая последовательность действий:

• Анализ технических требований - определение всех параметров ленты и условий эксплуатации

• Выбор типа соединителя - на основе технических критериев и рекомендаций производителя

• Расчет по методике производителя - использование официальных таблиц и формул

• Проверка совместимости - с геометрическими параметрами конвейера

• Подготовка монтажных шаблонов - для обеспечения точности установки

Технология монтажа механических соединителей

Корректная установка механических соединителей требует строгого соблюдения технологической последовательности и требований безопасности.

Подготовительные операции

Подготовка рабочего места:

• Обеспечение достаточного освещения рабочей зоны

• Выполнение процедур блокировки и маркировки энергоисточников

• Установка предупредительных знаков и ограждений

• Подготовка необходимого инструмента и приспособлений

Подготовка концов ленты:

• Точная обрезка кромок под прямым углом

• Тщательная зачистка от заусенцев и неровностей

• Контроль геометрических размеров и прямолинейности

• Разметка мест установки соединителей по шаблону производителя

Технологические особенности различных типов

Клипсовые соединители:

• Требуют использования специальных кондукторов для точной установки

• Критично соблюдение усилия вдавливания скоб

• Необходим контроль глубины проникновения в материал ленты

• Штифт должен устанавливаться с соблюдением зазоров

Болтовые соединители:

• Требуют точной разметки и сверления отверстий

• Критично соблюдение момента затяжки крепежа

• Необходимо обеспечение равномерного прижима пластин

• Контроль отсутствия деформации ленты при затяжке

Контроль качества монтажа

После завершения установки обязательно проводится комплексная проверка:

• Геометрический контроль: соосность элементов, отсутствие перекосов и ступенек

• Визуальный контроль: правильность установки всех элементов, отсутствие повреждений

• Функциональные испытания: пробный пуск на минимальной скорости

• Нагрузочные тесты: постепенное увеличение нагрузки до рабочих параметров

Техническое обслуживание и диагностика

Регулярное техническое обслуживание является критически важным фактором обеспечения надежной работы механических соединений и предотвращения аварийных ситуаций.

Регламент технического обслуживания

Ежедневные проверки:

• Визуальный осмотр состояния соединительных элементов

• Контроль натяжения ленты и отсутствия провисания

• Проверка плавности движения без рывков и заеданий

• Прослушивание на предмет посторонних шумов и стуков

Еженедельное обслуживание:

• Тщательная очистка от налипших материалов и загрязнений

• Проверка затяжки всех крепежных элементов

• Смазка подвижных элементов согласно рекомендациям производителя

• Контроль состояния защитных покрытий и антикоррозионной обработки

Ежемесячная диагностика:

• Измерение износа соединительных элементов с помощью измерительного инструмента

• Проверка геометрических параметров и отсутствия деформаций

• Контроль состояния роликов и барабанов в зоне прохождения стыка

• Документирование результатов измерений для анализа динамики износа

Критерии оценки технического состояния

Признаки необходимости планового обслуживания:

• Появление металлической стружки или пыли в зоне стыка

• Незначительное увеличение зазоров в подвижных соединениях

• Ослабление затяжки крепежных элементов

• Накопление загрязнений в механизме соединения

Признаки необходимости немедленной замены:

• Видимые трещины или деформации металлических элементов

• Критический износ, превышающий допустимые пределы

• Повышенная вибрация или удары в зоне стыка

• Нарушение центровки ленты или ее уход в сторону

Отраслевое применение

Механические соединения находят широкое применение в различных отраслях промышленности, каждая из которых предъявляет специфические требования:

Горнодобывающая промышленность

Применение в карьерах и подземных разработках характеризуется экстремальными условиями эксплуатации:

• Ленточные конвейеры большой протяженности для транспортировки руды

• Работа в условиях высокой запыленности и абразивного воздействия

• Необходимость быстрого ремонта в труднодоступных местах

• Требования к искробезопасности в подземных условиях

Пищевая промышленность

Специфические требования пищевых производств включают:

• Использование нержавеющей стали для контакта с пищевыми продуктами

• Соответствие санитарно-гигиеническим нормам и стандартам HACCP

• Возможность регулярной мойки и дезинфекции соединительных элементов

• Исключение контаминации продукции металлическими частицами

Сельское хозяйство и элеваторы

Применение в агропромышленном комплексе характеризуется:

• Транспортировка зерна и других сельскохозяйственных продуктов

• Работа элеваторного оборудования с высокими требованиями к плавности хода

• Системы S1, S2 и S4  для норий, обеспечивающие равномерное движение ковшей

• Сезонные пиковые нагрузки в период уборочных кампаний

Сравнение методов соединения

Для принятия обоснованного решения о выборе метода соединения необходимо сравнить основные характеристики:

Требования безопасности

Критически важно соблюдать требования безопасности при работе с механическими соединителями:

Общие требования безопасности

Подготовка к работам:

• Выполнение процедур блокировки и маркировки всех энергоисточников

• Установка предупредительных знаков и ограждение рабочей зоны

• Проверка исправности всего используемого инструмента

• Обеспечение персонала необходимыми средствами индивидуальной защиты

Во время выполнения работ:

• Обязательное использование защитных очков при сверлении и механической обработке

• Применение защитных перчаток при работе с металлическими элементами

• Обеспечение достаточной вентиляции рабочего места

• Строгое соблюдение правил электробезопасности

Специальные требования для различных производств

Взрывоопасные производства:

• Использование искробезопасного инструмента и соединителей

• Применение материалов, исключающих искрообразование

• Контроль всех потенциальных источников воспламенения

• Соответствие требованиям технических регламентов по взрывобезопасности

Пищевые производства:

• Применение соединителей из материалов, допущенных для контакта с пищевыми продуктами

• Обеспечение возможности полной санитарной обработки

• Исключение использования смазочных материалов, не допущенных в пищевой промышленности

Практические рекомендации

Ключевые правила успешной эксплуатации

• Точный подбор соединителя - всегда используйте рекомендации производителя ленты и соединительных систем

• Качество подготовки кромок - идеальная геометрия реза критически влияет на долговечность соединения

• Использование оригинальных шаблонов - применяйте только шаблоны и кондукторы от производителя соединителей

• Контроль момента затяжки - используйте динамометрический ключ для болтовых соединений

• Правильная обрезка штифтов - исключите выступающие части, которые могут повредить ролики

• Настройка очистительных устройств - снизьте прижимное усилие в зоне прохождения стыка

• Магнитная защита - установите магнитные ловушки для улавливания металлических частиц

• Выбор бесступенчатых систем - для элеваторов отдавайте предпочтение соединителям S1, S2 и S4

• Материалы для пищевых производств - используйте только нержавеющую сталь пищевого качества

• Искробезопасность - в взрывоопасных зонах применяйте только сертифицированные материалы

Типичные ошибки и способы их предотвращения

Неправильный выбор типа соединителя:

• Проблема: несоответствие нагрузочным характеристикам ленты

• Решение: тщательный анализ технических требований и консультации с производителем

Нарушение технологии монтажа:

• Проблема: неточная разметка и сверление отверстий

• Решение: обязательное использование шаблонов и кондукторов

Недостаточное техническое обслуживание:

• Проблема: ускоренный износ и внезапные отказы

• Решение: строгое соблюдение регламента обслуживания и своевременная замена изношенных элементов

Заключение

Механическое соединение конвейерных лент представляет собой эффективный и экономически обоснованный метод стыковки транспортерного оборудования, обеспечивающий быстрое восстановление работоспособности при условии правильного подбора и профессиональной установки. При прочности соединения на уровне 50% от цельной ленты данный метод успешно решает большинство практических задач промышленного транспорта.

Ключевыми факторами успешного применения механических соединителей являются точный подбор типа соединения под конкретные условия эксплуатации, строгое соблюдение технологии монтажа и регулярное техническое обслуживание. Для элеваторов и норий особенно рекомендуются бесступенчатые решения S1, S2 и S4, обеспечивающие плавность хода и снижение нагрузок на механические узлы.

Критически важно доверять подбор, монтаж и обслуживание механических соединений квалифицированным специалистам, имеющим практический опыт работы с конвейерным оборудованием и знание специфики конкретных производств. Это гарантирует максимальную надежность соединения, продление срока службы ленты и минимизацию рисков аварийных остановок производства.
