Кольца МУВП: описание, характеристики, рекомендации по подбору

Для передачи крутящего момента от электродвигателя к приводному валу при соединении двух валов, расположенных на одной оси используют втулочно-пальцевую муфту. Использование муфт упругих втулочно-пальцевых или сокращенно МУВП обеспечивает плавность пуска и торможения, нивелирует малые осевые отклонения. Чтобы пальцы приводной полумуфты четко фиксировались в отверстия ведомой полумуфты, на них одеваются кольца, втулки или вкладываются звездочки из резины (полиуретана).


Посадка колец с небольшим натягом обеспечивает их фиксацию на пальцах, небольшой натяг по внешней поверхности обжимается при сборке благодаря эластичности материала, который также компенсирует небольшую несоосность в горизонтальной и вертикальной плоскостях. Такая посадка  обеспечивает надежную фиксацию пальцев и возможность передачи крутящего момента в диапазоне значений от 31,5 до 16000 Нм.


Звездочки предназначены для соединения соосных цилиндрических валов при передаче вращающего момента от 2,5 Нм до 400 Нм и уменьшения динамических нагрузок.

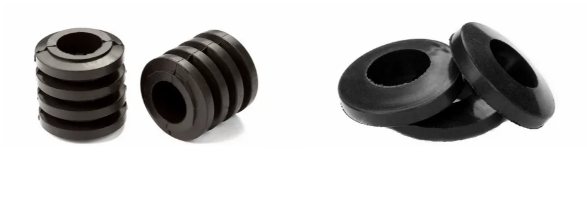

Втулки представляют собой изделия образованные несколькими соединенными вместе кольцами, имеющими форму диска с цилиндрическим внутренним отверстием. Высота кольца в районе внутреннего отверстия больше, чем по внешнему радиуса, за счет чего имеется возможность его деформации и обжатия при соединении полумуфт. Вместо втулок могут быть использованы кольца в необходимом по суммарной высоте количестве, стянутые торцевым болтом.


Кольца гораздо легче монтировать, чем втулки, при этом вероятность повреждения резины существенно снижается. Применение колец для пальцев нестандартной длины методом набора - главное их преимущество. В то время как втулки приходится брать длиннее пальца и подрезать.

Обозначения упругих элементов МУВП

Зная расшифровку условных обозначений можно правильно подобрать комплектующие для МУВП, которые подойдут по размерам и обеспечат передачу требуемого усилия.

Пример условного обозначения кольца: Кольцо МУВП К1 (20х10х6х3,5), где:

  • К1 - тип кольца;

  • 20 - наружный диаметр (мм);

  • 10 - внутренний диаметр (мм);

  • 6 - высота кольца по основанию (мм);

  • 3,5 высота ребра (мм).


Пример условного обозначения втулки: Втулка МУВП К2 16х29х26, где:


  • К2 - тип втулки;

  • 16 - внутренний диаметр, (мм);

  • 29 - наружный диаметр, (мм);

  • 26 - высота, (мм).


Пример условного обозначения звездочки: Звездочка 130-У3 (110x55x32), где:

  • 130 - номинальный крутящий момент (Нм);

  • УЗ - климатическое исполнение У (умеренный климат), категории 3;

  • 110 - наружный диаметр звездочки (мм);

  • 55 - внутренний диаметр звездочки (мм);

  • 32 - высота звездочки (мм).

Рекомендации по выбору

При выборе кольца / втулки необходимо, чтобы:

  • внутренний диаметр соответствовал внешнему диаметру пальца;

  • внешний диаметр соответствовал сечению отверстия в ведомой полумуфте;

  • длина втулки или суммарная толщина колец соответствовала длине посадочного участка на пальце.


С учетом разной длины посадочного участка на пальце, использование колец является предпочтительным, потому что:

  1. Позволяет собрать втулку нужного размера, а не обрезать которое изделие, если оно окажется слишком длинным.

  2. Усилие при сборке в 4 раза меньше, что снижает вероятность повреждения внутренней поверхности.

  3. Дешевле в сравнении со втулками на аналогичную длину.

Кольца, втулки и звездочки имеют разные температуры применения, в зависимости от материала:

Материал

Температура, °С

минимальная

максимальная

Резина

-45

+70

Полиуретан

-60

+80

При выборе конкретной марки материала, необходимо обращать внимание на соответствие условий эксплуатации и области применения:

  • воздушная среда без включений;

  • воздух с диспергированным маслом или масляно-водяной смеси;

  • масляная среда;

  • водная среда;

  • топливная смесь.
