Сети переменного тока
	 Всего существует 4 типа электрических сетей:


	|
 Область применения
		 |
 Напряжение, В
		 |
 Число фаз
		 |
	|
			 Бытовая техника
		 |
			 220
		 |
			 1
		 |
	|
			 Корабельное оборудование
		 |
			 220
		 |
			 3
		 |
	|
			 Промышленное маломощное оборудование
		 |
			 220/380
		 |
			 3
		 |
	|
			 Промышленные высоковольтные агрегаты
		 |
			 380/660
		 |
			 3
		 |
	 Для определения напряжения сети необходимо замерить напряжение между проводниками:
	-

		 между любым фазным и нулевым проводниками должно быть 220/380 В, для сетей 220/380 и 380/660 соответственно;

-

		 между фазными проводами напряжение составляет 380/660 В, для сетей 220/380 и 380/660 соответственно.

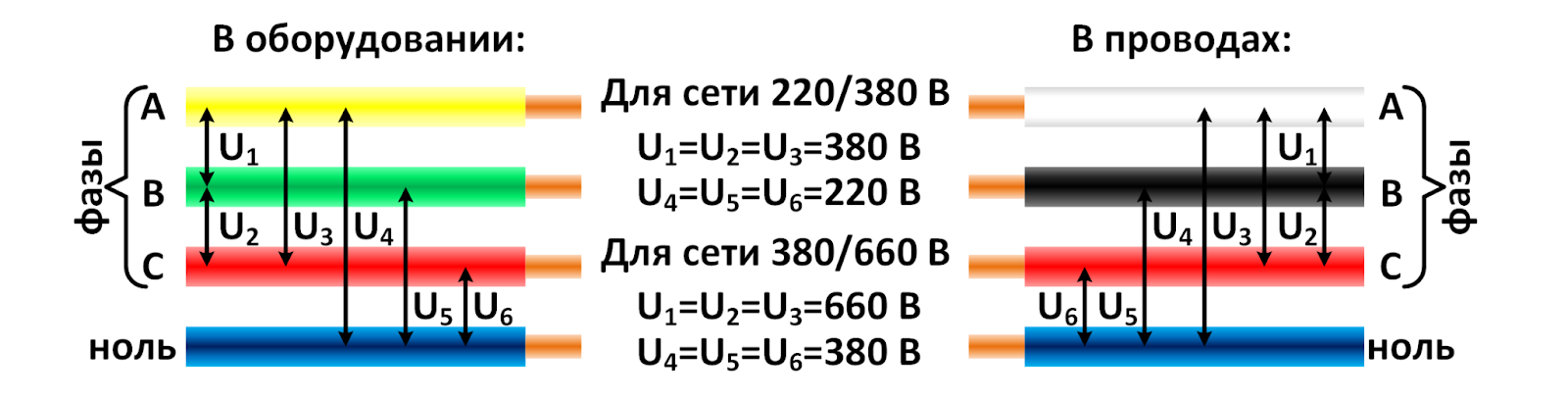

 Цветовая маркировка проводов в трехфазных сетях и оборудовании
Схемы подключения электродвигателей
	 Конструкция асинхронных двигателей подразумевает наличие трех обмоток, имеющих начало и конец и подключаемых к определенной фазе.
	 В клеммных коробках электродвигателей применяется маркировка, позволяющая определить места присоединения проводов в зависимости от выбранной схемы подключения:


	|
 Обозначение фазы
		 |

			Старая маркировка (СССР)
		 |

			Современные обозначения
		 |
	|
			 А
		 |
			 начало
		 |
			 С1
		 |
			 U1
		 |
	|
			 конец
		 |
			 С4
		 |
			 U2
		 |
	|
			 В
		 |
			 начало
		 |
			 С2
		 |
			 V1
		 |
	|
			 конец
		 |
			 С5
		 |
			 V2
		 |
	|
			 С
		 |
			 начало
		 |
			 С3
		 |
			 W1
		 |
	|
			 конец
		 |
			 С6
		 |
			 W2
		 |

 Существуют две основные схемы подключения обмоток электрических двигателей к электрической сети: треугольником и звездой.
Подключение «треугольником»

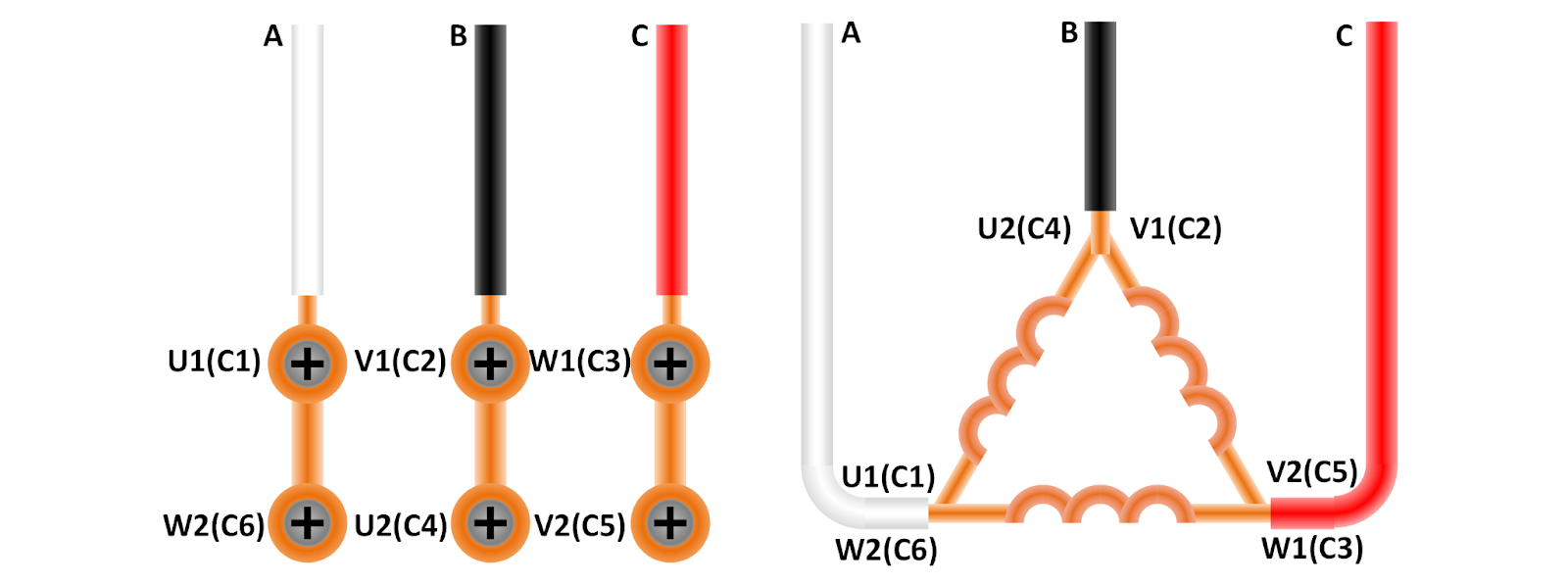

 Схема подключения «треугольником»
	 При данной схеме подключения электродвигателя:
	-

		 обмотки подключаются последовательно (конец предыдущей к началу следующей);

-

		 каждая обмотка будет запитана наибольшим напряжением в сети (380 В для сети 220/380 и 660 для сети 380/660);

-

		 протекающий ток имеет наибольшее значение;

-

		 может быть подключено мощное оборудование (от 7,5 кВт).

Подключение «звездой»
Подключение «звездой»

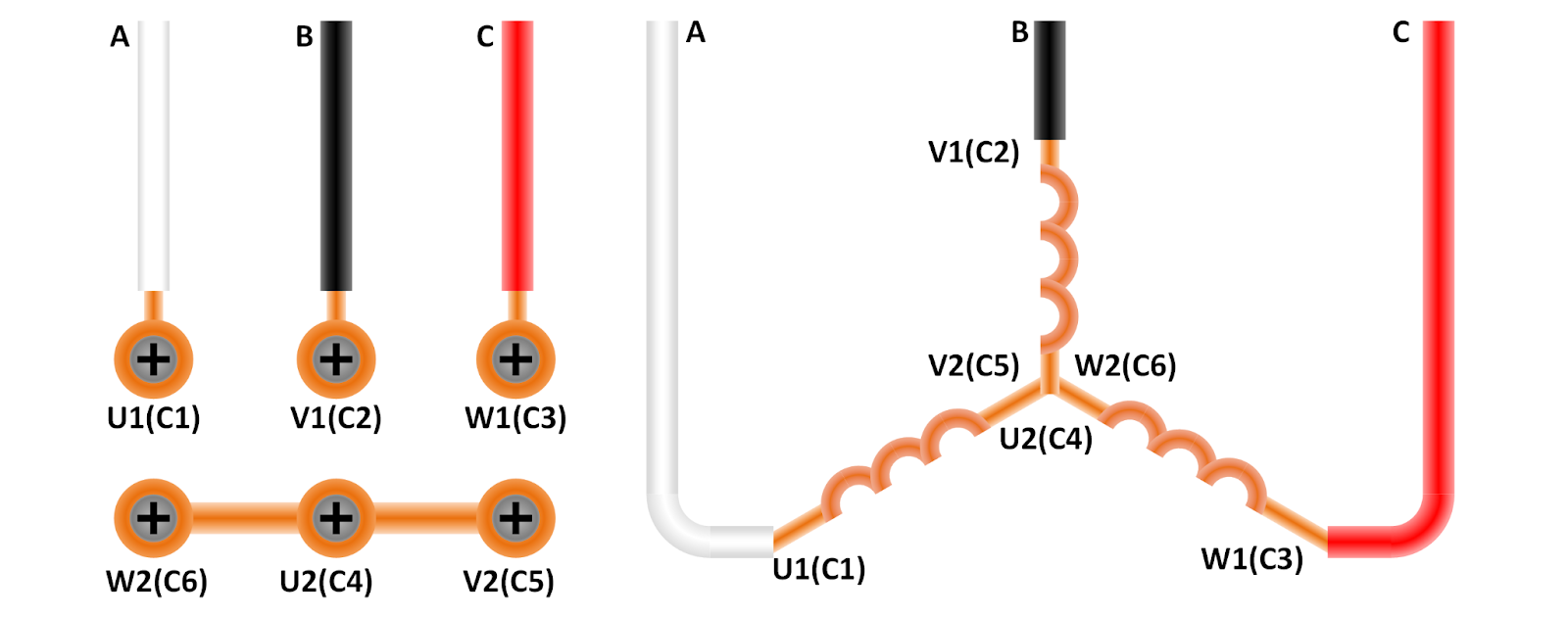

  Схема подключения «звездой»
	 Использование такой схемы подключения имеет следующие особенности:
	-

		 все обмотки соединяются в одной точке и каждая их них в отдельности запитывается напряжением 220(380) В;

-

		 к двум последовательно включенным обмоткам подводится напряжение 380(660) В;

-

		 низкие пусковые токи, благодаря распределению напряжения 380 в между двумя обмотками;

-

		 меньшая мощность агрегатов, которые могут быть запитаны (до 7,5 кВт);

-

		 полезная мощность в 1,5 раза ниже номинального значения.

Подключение к сети 220В
	 Двигатель, рассчитанный на эксплуатацию при напряжении 380 В, может быть запущен в работу и функционировать при питании от сети 220В, но для этого потребуются дополнительные устройства и схема может быть:
Схема подключения с рабочим конденсатором
	 При использовании в качестве накопителя заряда, необходимого для запуска и работы трехфазного двигателя, одного рабочего конденсатора схема собирается в следующей последовательности:
	-

		 на клемму U1(C1) подключается нулевой провод (N) синего/голубого цвета;

-

		 на клеммы V1(C2) и W1(C3) подключаются провода со свободными концами;

-

		 провод от клеммы W1(C3) разрывается конденсатором (Ср) и соединяется с проводом от клеммы V1(C2);

-

		 объединенный фазный проводник (L) через однополюсный автоматический выключатель (CF) присоединяется к фазе от сети.


 Схема подключения электродвигателя с рабочим конденсатором: 1 - треугольником; 2 - звездой
Схема подключения с рабочим и пусковым конденсаторами
	 Если при пуске двигателя требуется значительное усилие, то помимо рабочего конденсатора потребует дополнительный пусковой накопитель заряда, который увеличивает мощность на пуске и отключается после выхода на режим.
	 Особенности схемы подключения:
	-

		 пусковой конденсатора (Сп) находится после автоматического выключателя (CF);

-

		 рабочий конденсатор (Ср) разрывает фазный проводник (L), соединяющийся с проводом после пускового конденсатора (Сп).

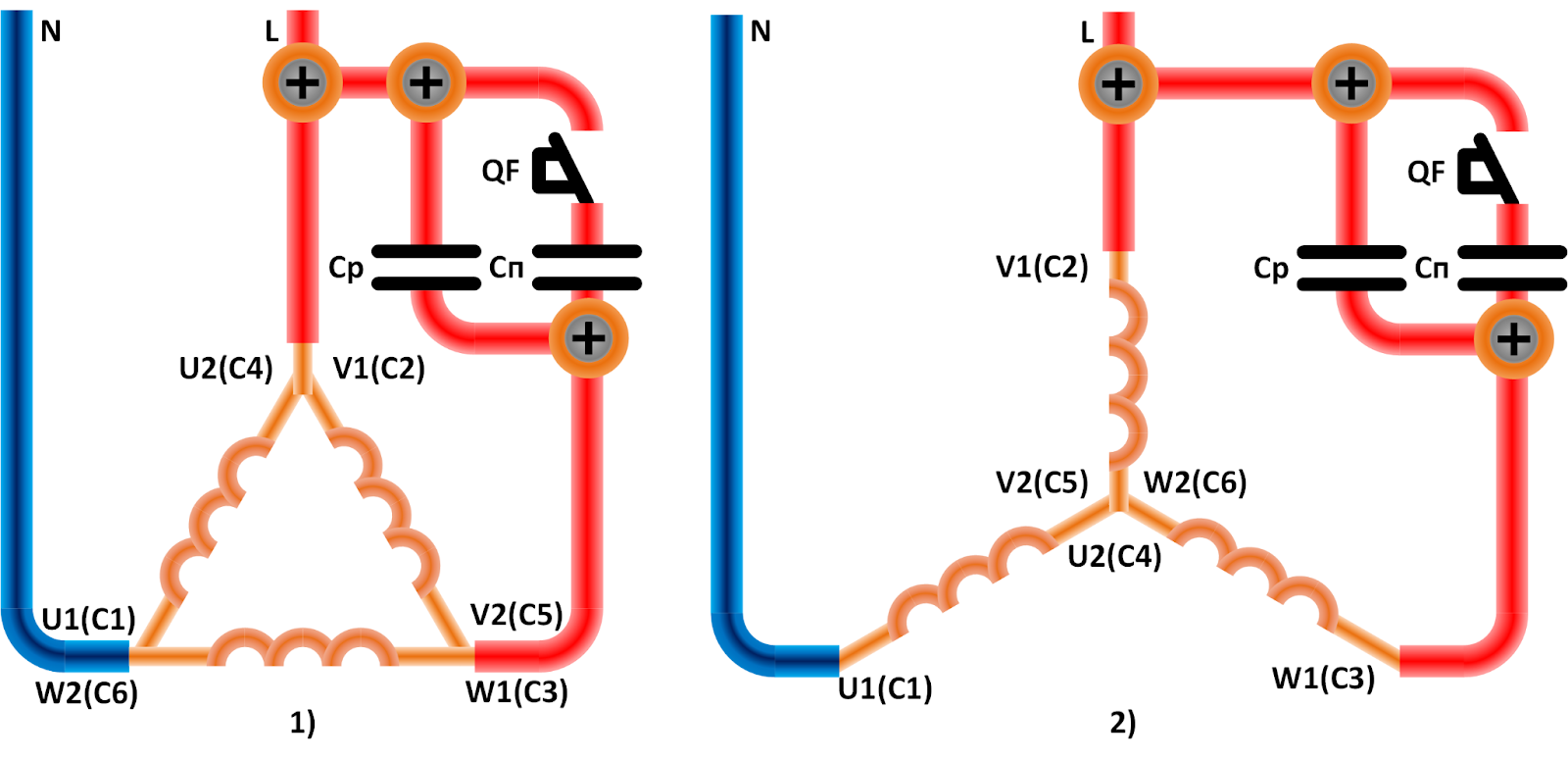

 Схема подключения электродвигателя с рабочим и пусковым конденсатором: 1 - треугольником; 2 - звездой
Схема подключения с реверсируемым вращением двигателя
 Чтобы изменить направление вращения ротора электродвигателя достаточно изменить распределение питания фаз:
       1. Для вращения по часовой стрелке:
        2. к клемме W1(C3) подключается фаза после рабочего (рабочего и пускового) конденсатора. Чтобы запустить вращение против часовой стрелки необходимо подать на клемму V1(C2) фазу после конденсатора(-ов)        одновременно запитав контакт W1(C3) напрямую от сети.
Схема подключения без использования конденсаторов
	 Современные технические решения позволяют подключить трехфазный асинхронный двигатель к однофазной сети 220 В не применяя конденсаторы, для чего потребуется собрать схему в которой:
	-

		 организована подача напряжения на одну из обмоток с запаздыванием, посредством включения в схему сопротивлений (R1, R2);

-

		 в результате срабатывая резистивно-емкостного элемента происходит сдвиг фаз токов, позволяющий запустить вращение двигателя;

-

		 подача напряжения осуществляется через симистор (VS2), который срабатывает по сигналу димистора (VS1), активирующегося при наполнении конденсатора (С).


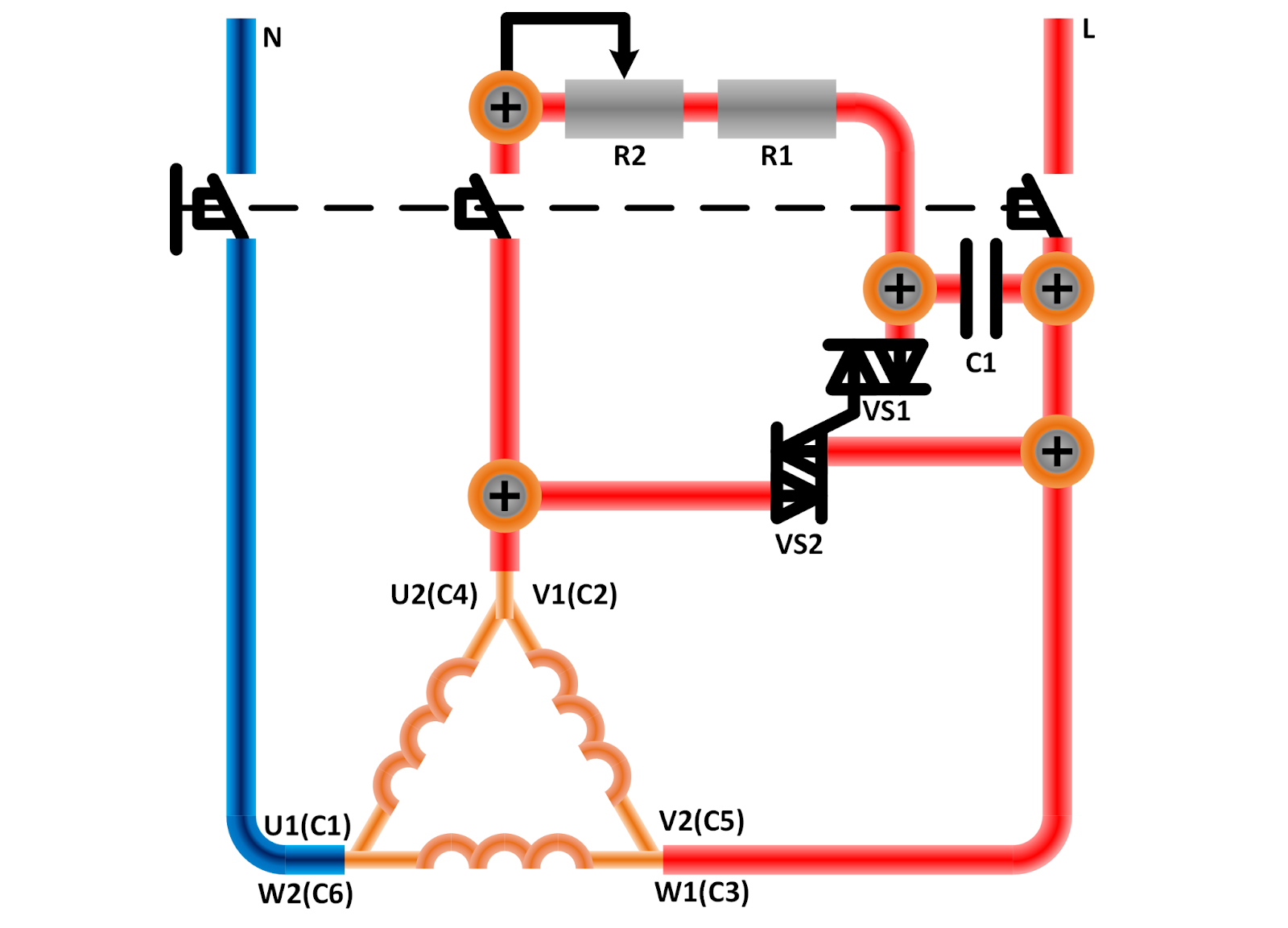

 Схема подключения электродвигателя без использования конденсаторов
	 Выбор схемы подключения зависит от типа электродвигателя и основных требований к его работе, заложенных конструктором.
