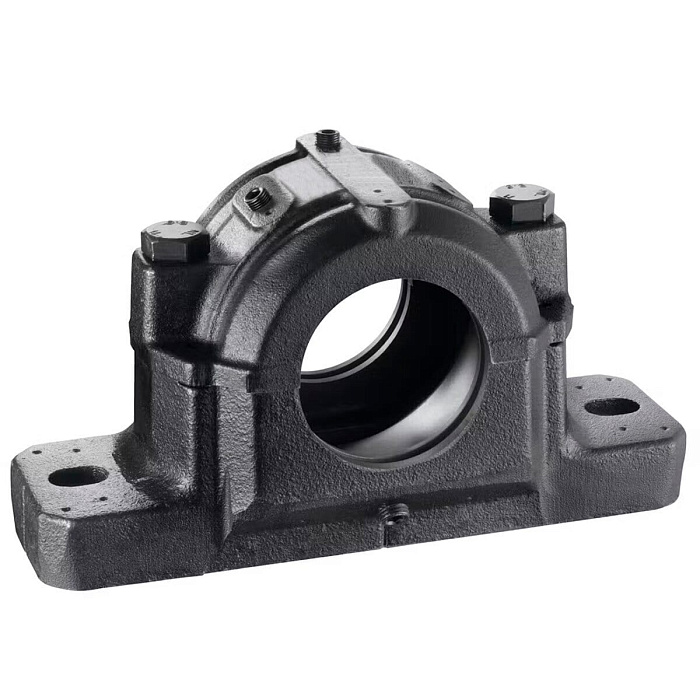

Разъемный корпус SNL524-620 в комплекте (SNL524-620+TSNG524+SR215х14) RUSBELT

Описание

Тип корпуса SNL524-620 RUSBELT
Аналог ISB: SNG524-620
Аналог FAG: SNV524-620

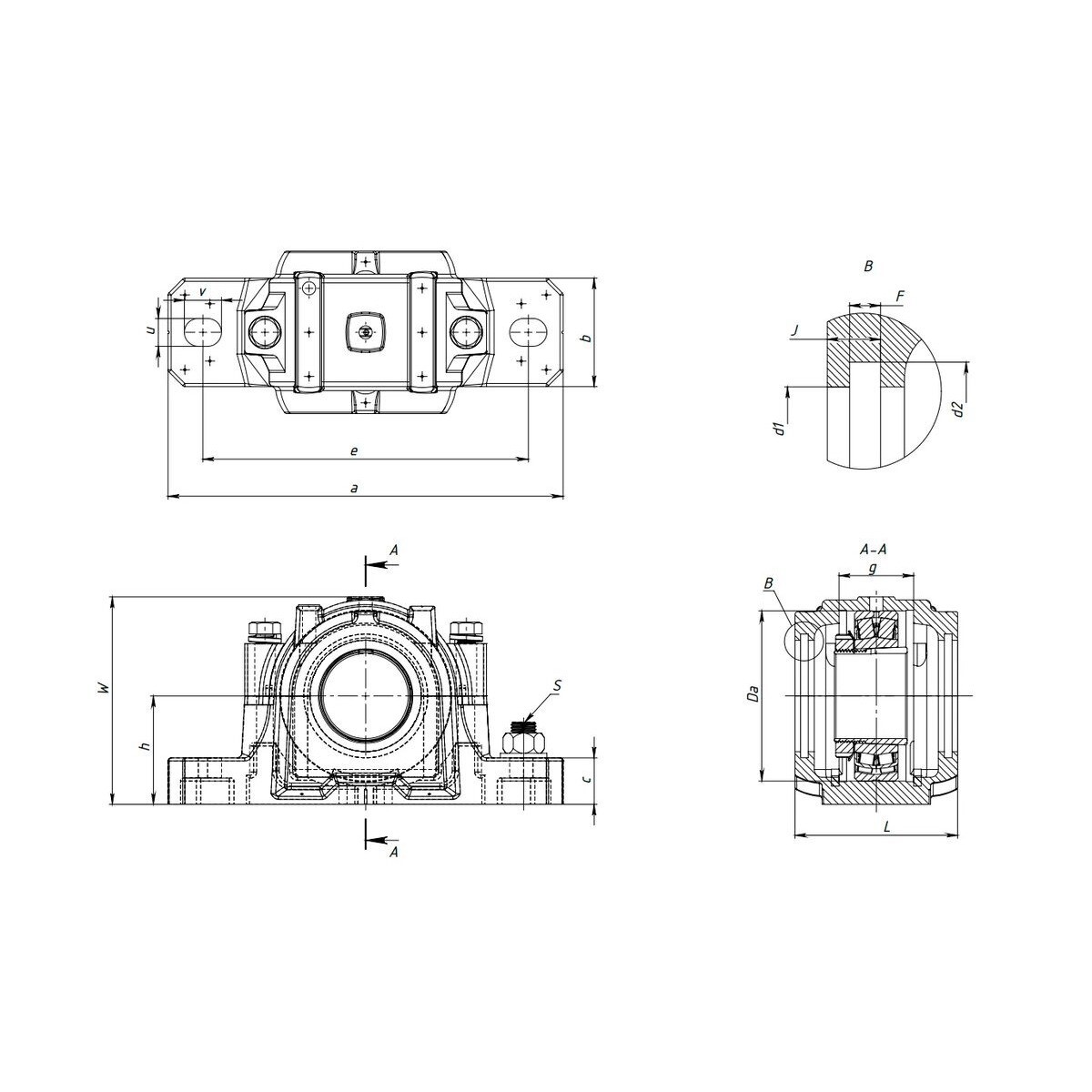

Диаметр посадочного места подшипника (Da (H8)):    215 мм
Высота лапы корпуса (c): 45 мм
Ширина посадочного места подшипника (g (H12)): 86 мм
Межцентровое расстояние крепежных отверстий (e): 350 мм
Длина крепежного отверстия (v): 32 мм
Ширина крепежного отверстия (u): 26 мм
Диаметр отверстия корпуса под уплотнение (d1 (H12)): 157,5 мм
Диаметр вала d: 110 мм
Ширина внутреннего диаметра отверстия корпуса под уплотнение F: 6 мм
Ширина подшипника: 42, 58, 76 мм
Высота оси вала от опорной поверхности h: 140 мм
Ширина L: 185 мм
Ширина b: 120 мм
Высота W: 271 мм
Длина a: 410 мм
Крепежный винт S: M20x110
Количество стопорных колец: 1, 2, 3 шт
Материал корпуса: чугун СЧ-20 или аналогичный
Рабочая температура: от - 30 °С до + 200 °С
Вес 1 шт: 28,8 кг
Минимальная партия: 1 шт

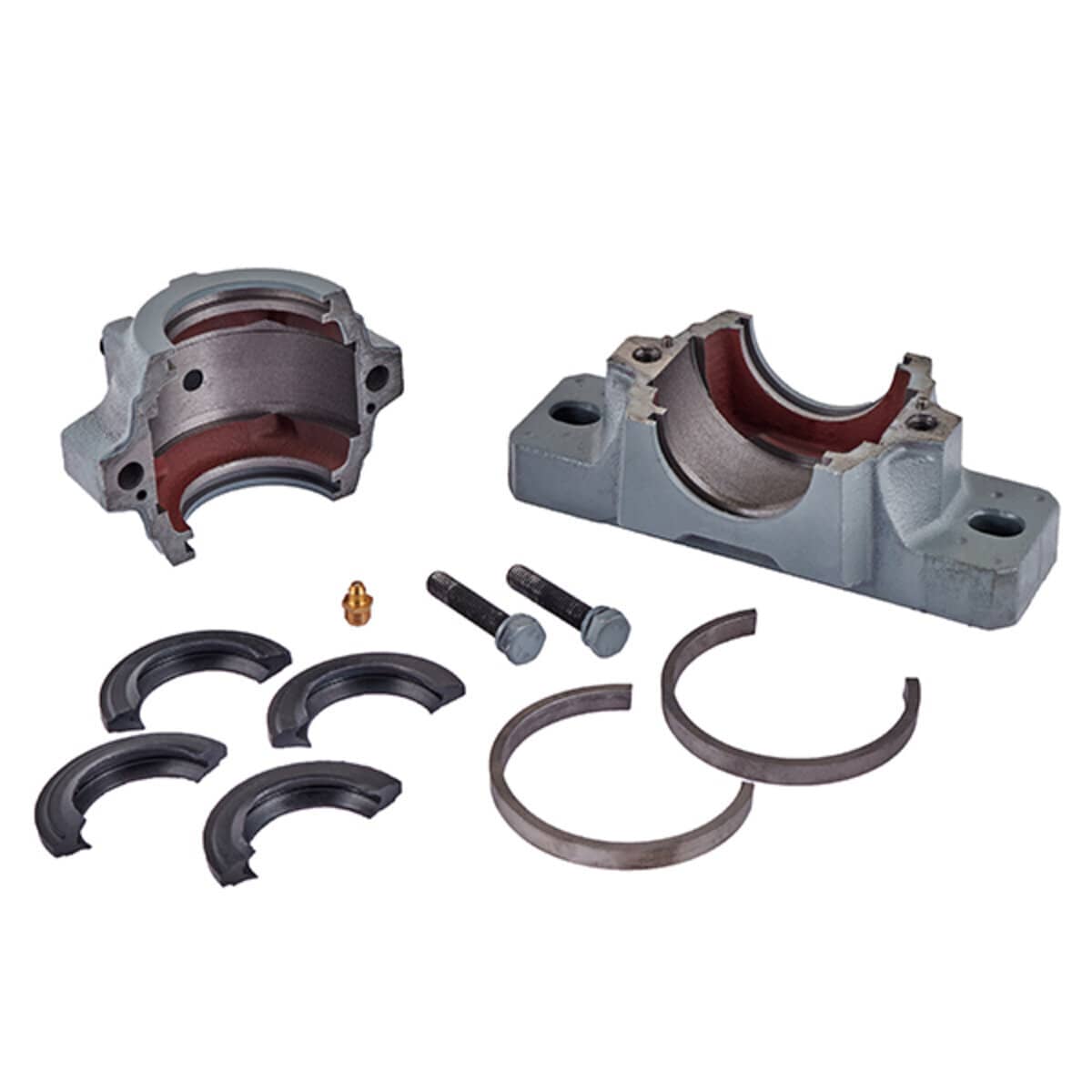

В комплект входит: уплотнение TSNG524 - 2 штуки, стопорное кольцо SR215х14 - 2 шт, а также масленка и картонные крышки.
Детали для комплектации опоры (приобретается отдельно):
Крышка: SNL 524-620
Втулка: H3124, H2324
Подшипник автоматического выравнивания: 1224K, 22224K, 23224K

Разъёмный корпус SNL524-620 (без подшипника) износостойкий и прочный. Сделан из литого чугуна. Благодаря установливаемым уплотнениям, надежно защищен, от попадания грязи и пыли. Разъемная конструкция, позволяет использовать различные виды подшипников и систем уплотнения.
Стандарт: ISO9001 2015
Сертификат: не подлежит обязательной сертификации

Произведено: Малайзия, Индонезия
