Сферы применения особо прочных конвейерных лент

Особо прочные конвейерные ленты представляют собой транспортировочные системы, предназначенные для эксплуатации в экстремальных производственных условиях. В отличие от стандартных резинотканевых лент, они способны выдерживать критические механические нагрузки, абразивное воздействие и транспортировку крупнокускового груза без потери эксплуатационных характеристик. От качества и надежности конвейерной ленты напрямую зависит эффективность всего производственного процесса, поскольку остановка конвейера равносильна парализации технологической цепочки предприятия.

Конструктивные особенности и технические решения

Основные элементы конструкции

Особо прочные конвейерные ленты отличаются от стандартных модификаций многослойной усиленной конструкцией, включающей несколько важных компонентов. Основу составляет каркас из полиэфирных (E) и полиамидных (P) волокон, обозначаемый как EP-ткань. Данная комбинация обеспечивает оптимальное сочетание продольной прочности полиэфира с поперечной эластичностью и ударостойкостью полиамида.

Брекерная система усиления

Ключевым техническим решением является брекерная прокладка — дополнительный армирующий слой, размещаемый между каркасом и рабочими обкладками. Брекер выполняет три основные функции: повышает стойкость к пробоям и порезам, обеспечивает надежную связь сердечника с обкладкой и снижает риск расслоения конструкции.

В зависимости от условий эксплуатации применяются различные типы брекерных прокладок:

• Металлокордный брекер: стальные корды диаметром 4,1-4,9 мм с шагом укладки 12-14 мм, обеспечивающие максимальную защиту от механических повреждений

• Полиамидный брекер: синтетический корд с разрывной прочностью до 1500 Н/мм, применяемый на участках с металлодетекторами и магнитными сепараторами

• Арамидный брекер: высокомодульные волокна для особо ответственных применений с повышенными требованиями к гибкости

Поперечный каркас и стабильность размеров

Конструкция каркаса выполняется с учетом поперечной стабильности, что минимизирует растяжение ленты в процессе эксплуатации. Это исключает необходимость частых остановок оборудования для корректировки длины ленты и предотвращает боковое смещение или сход с барабанов.

Технические характеристики и параметры

Основные технические параметры

Расчет требуемой прочности каркаса

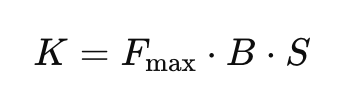

Для корректного подбора особо прочной ленты необходимо определить требуемую прочность каркаса по формуле:

где:

• K — прочность каркаса, Н/мм

• F_max — максимальное натяжение ленты, Н

• B — ширина ленты, мм

• S — коэффициент запаса прочности (8-12)

Классификация обкладочных материалов

Отрасли и сферы применения

Горнодобывающая промышленность

Особо прочные ленты находят широкое применение в угледобывающих предприятиях и карьерах, где обеспечивают транспортировку материалов в условиях высокой запыленности и абразивного воздействия. Основные транспортируемые материалы включают:

• Металлические руды (черные и цветные металлы) с размером кусков до 350 мм

• Каменный уголь различных фракций с производительностью линий до 8000 т/ч

• Горные породы размером до 500 мм (известняк, доломит, гранит, базальт)

• Вскрышные породы с высокой абразивностью

Металлургическая отрасль

В металлургическом производстве конвейерные системы работают в условиях повышенных температур и химически агрессивных сред:

• Транспортировка агломерата температурой до 80°С

• Перемещение коксовых материалов с острыми краями

• Работа в атмосфере с содержанием агрессивных газов

• Устойчивость к воздействию масел и нефтепродуктов

Цементная и строительная промышленность

Производство цемента и строительных материалов характеризуется транспортировкой высокоабразивных материалов:

• Известняк с содержанием SiO₂ до 4%

• Клинкер температурой до 60°С

• Глинистые материалы влажностью до 25%

• Строительные отходы и вторичные материалы

Лесопромышленный комплекс

В деревообрабатывающей промышленности особо прочные ленты применяются для транспортировки:

• Бревен диаметром до 900 мм

• Крупных отходов лесопиления

• Щепы и других древесных материалов

Портовые терминалы

Универсальные перегрузочные комплексы требуют лент, способных работать с различными типами грузов:

• Навалочные грузы (руда, уголь, зерно)

• Контейнерные грузы

• Генеральные грузы различной номенклатуры

Критерии выбора и методология подбора

Анализ условий эксплуатации

Для корректного выбора особо прочной ленты необходимо провести комплексный анализ следующих факторов:

• Характеристики транспортируемого материала:

• Наименование и физико-химические свойства

• Максимальный размер кусков (d_max)

• Насыпная плотность

• Абразивность по DIN 53516

• Влажность и температура

• Параметры конвейерной системы:

• Производительность (т/ч)

• Скорость ленты (м/с)

• Длина трассы и углы наклона

• Диаметры барабанов

• Угол желобления (20-45°)

• Условия загрузки:

• Высота падения материала

• Тип загрузочного устройства

• Наличие амортизирующих элементов

Выбор типа брекерной системы

Расшифровка маркировки

Стандартная маркировка особо прочных лент содержит полную техническую информацию. Рассмотрим пример: 1000 EP400/3/4/2 Y

• 1000 — ширина ленты в мм

• EP400 — тип ткани и номинальная прочность всех прокладок

• 3 - количество тканевых прокладок

• 4 - толщина рабочей обкладки, мм

• 2 - толщина нерабочей обкладки, мм

• Y - тип резинового покрытия

Дополнительное оснащение и аксессуары

Гофрированные борта

Для транспортировки сыпучих материалов под углом свыше 18° применяются гофрированные борта:

• Высота: от 40 до 630 мм

• Материал: резина твердостью 65±5 Shore A или ПВХ

• Температурный диапазон: -40...+80°С

• Крепление: холодная или горячая вулканизация

Поперечные захваты (клеаты)

На наклонных участках с углом свыше 25° устанавливаются поперечные перегородки:

• Высота на 10-20 мм ниже борта

• Шаг установки 200-800 мм в зависимости от угла наклона

• Форма: Т-образная, трапециевидная или волнообразная

Монтаж и техническое обслуживание

Методы стыковки

Качество стыковки напрямую определяет надежность всей конвейерной системы. Применяются следующие технологии:

• Горячая вулканизация (140-160°С):

• Прочность стыка до 90% от прочности ленты

• Время вулканизации 45-90 минут

• Требуется специализированное оборудование

• Холодная вулканизация (20-25°С):

• Прочность стыка до 75% от прочности ленты

• Время полимеризации 12-24 часа

• Возможность выполнения в полевых условиях

• Механические соединители:

• Быстрый монтаж (30-60 минут)

• Прочность до 65% от прочности ленты

• Возможность многократного использования

Регламент технического обслуживания

Для обеспечения максимального срока службы необходимо соблюдать следующий регламент:

• Ежесменный осмотр: выявление порезов глубиной свыше 25% толщины обкладки

• Еженедельный контроль: натяжение ленты (отклонение не более ±5% от номинального)

• Ежемесячная проверка: измерение толщины обкладок, контроль стыков

• Квартальное обслуживание: проверка центровки барабанов, состояние роликоопор

Экономическая эффективность

Сравнительный анализ затрат

Применение особо прочных лент может обеспечить значительную экономическую эффективность, однако конкретные показатели зависят от условий эксплуатации:

Подход к расчету экономической эффективности

Для оценки целесообразности применения особо прочных лент рекомендуется использовать формулу:

Tок=ΔC(Cрем+Cпрост)×k​

где:

• Tок – срок окупаемости

• ΔC — дополнительные затраты на особо прочную ленту, руб.

• C_рем — экономия на ремонтах в год, руб.

• C_прост — экономия от сокращения простоев в год, руб.

• k — коэффициент интенсивности эксплуатации

Рекомендуется проводить индивидуальный расчет для каждого конкретного применения с учетом фактических данных эксплуатации.

Практические рекомендации

Критически важные факторы эксплуатации

Для обеспечения максимального срока службы особо прочных лент необходимо строго соблюдать следующие требования:

• Контроль загрузки материала:

• Высота падения не более 1,5 м

• Установка амортизирующих плит в местах загрузки

• Равномерное распределение материала по ширине ленты

• Поддержание оптимального натяжения:

• Начальное натяжение 1-3% от разрывной прочности

• Регулярная подтяжка натяжной станции

• Контроль провисания между роликоопорами

• Система очистки:

• Установка скребков с давлением 0,02-0,05 МПа

• Применение щеточных очистителей

• Регулярная замена изношенных элементов

Предупреждение типичных неисправностей

Основные причины преждевременного выхода из строя:

• Неправильная центровка барабанов (приводит к боковому износу)

• Попадание посторонних металлических предметов

• Превышение расчетной производительности свыше 110%

• Нарушение температурного режима эксплуатации

Опросный лист для подбора оборудования

При обращении к поставщику необходимо предоставить следующую информацию:

• Наименование материала, максимальная крупность, насыпная плотность

• Производительность (т/ч), скорость ленты, угол наклона трассы

• Высота падения при загрузке, тип загрузочного узла

• Длина конвейера, диаметры барабанов, угол желобления

• Температура окружающей среды и материала

• Наличие металлодетекторов, требования по огнестойкости

• Предпочтительный способ стыковки, ограничения по массе рулона

Заключение

Особо прочные конвейерные ленты являются важным элементом современного промышленного производства, обеспечивающим надежную транспортировку в экстремальных условиях эксплуатации. Правильный выбор конструкции, соблюдение технологии монтажа и регламента технического обслуживания позволяют достичь максимального срока службы при круглосуточной эксплуатации.

Для корректного подбора особо прочной ленты важно привлекать квалифицированных специалистов для проведения технических расчетов и выбора оптимальной конфигурации системы. Неукоснительное соблюдение требований промышленной безопасности и технических регламентов обеспечивает максимальную эффективность и безопасность эксплуатации конвейерного оборудования.

Рассказываем, как правильно выбрать особо прочную конвейерную ленту — обращайтесь к проверенным поставщикам с опытом работы в вашей отрасли и полным спектром сервисных услуг. Это гарантирует оптимальное соотношение цены и качества, а также долгосрочную надежность вашего производственного процесса.
