Конвейерная лента с гофробортами и перегородками

Базовая
от
до руб.
Скрыть подбор Сбросить

Резинотканевая конвейерная лента с перегородками и гофробортами предназначена для перемещения грузов любой степени измельчения под углом вплоть до 90 градусов. Данный тип резинотканевых лент незаменим при транспортировке продукции средней и легкой тяжести на элеваторах, подъемных лифтах или иных устройствах с высоким углом подъема и угрозой бокового опрокидывания. Они позволяют совместить горизонтальную и вертикальную транспортировку грузов.

Гофроборт — это гофрированные боковые стенки в виде гармошки, изготовленные из особопрочной и высокоэластичной резины, используемые в качестве боковых ограничителей.

Лента конвейерная с перегородками и гофрооборотами лучше аналогов, так как отличается рядом преимуществ:

  • Увеличивает транспортируемую способность от 50 до 80%

  • Снижение износа покрытия, производимого роликами, работающими в желобе

  • Позволяет не применять ограничители, используемые для предотвращения просыпания материала за борта конвейера

  • Упрощает центровку ленты, поскольку она работает на горизонтальной опоре

  • Позволяет беспрепятственной сгиб ленты при прохождении вала.

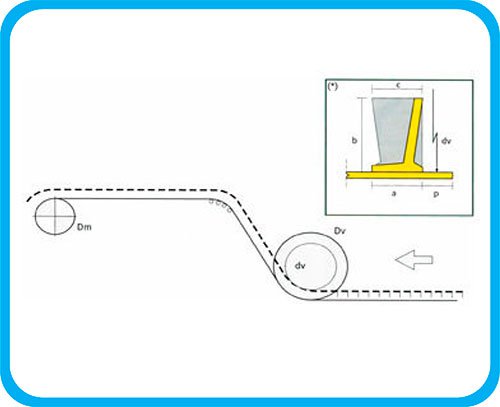

Рекомендуемые диаметры барабанов
Диаметр G60 G80 G120 G160 G200 G240
Dm (min) 160 200 315 350 450 630
Dv (min) 300 350 500 600 700 800
dv (min) 180 190 260 280 300 320

Значение 3.jpg
G60 G80 G120 G160 G200 G240
a 60 50 60 80 80 80
b 60 80 120 160 200 240
c 55 50 60 80 80 80
p (min) 75 75 100 100 100 120
Вес 1 м.п. 1,5 1,8 2,2 4,5 7,5 10 Кг/м

Поперечные ребра (перегородки) на транспортерной ленте служат препятствием для скатывания транспортируемого груза вниз. Поперечный профиль бывает разных модификаций перпендикулярный, под небольшим углом, и с загибающимся краем. Выбор профиля, также, как и частота его расположения на ленте, определяются условиями транспортировки.
 Значение Tt 50 Ts 70 Ts 110 Tz 110 Tz 140 Tz 180 Tz 220
h 50 70 110 110 140 180 220
b 70 80 110 105 150 160 170
s 8 10 12 20 15 20 20
Вес 1 м.п. 1 1,4 2,9 4,5 5,5 9,5 13
              Кг/м

  Tt 50 Ts 70 Ts 110 Tz 110 Tz 140 Tz 180 Tz 220
Dm (min) 160 200 350 350 375 500 630
Dv (min) 250 300 450 450 550 800 800

Гофрированные стенки и профили перегородок крепятся  к базовой ленте методом холодной вулканизации, для гофроборта высотой более 140мм применяется горячая вулканизация.

Если высота перегородок выше 140мм, то они дополнительно прикручиваются к стенкам с помощью саморезов для придания большей прочности конструкции.

Где применяется конвейерная лента с гофробортом:
  • Перевалка сыпучих грузов
  • Переработка отходов строительного мусора
  • Загрузка бункеров
  • Магнитная сепарация
  • Металлургическое производство
  • Производство минеральных удобрений
1 070 руб.
пог. м
В наличии
- +
1 250 руб.
пог. м
В наличии
- +
1 150 руб.
пог. м
В наличии
- +
Выберите дополнительные параметры товара
Профиль резиновый неармированный Т60
Выберите дополнительные параметры товара
Профиль резиновый неармированный Т40
Выберите дополнительные параметры товара
Профиль резиновый неармированный Т20
